Површинска подлога од јаглеродни влакна за зајакнувачки слој

Површинските душеци од јаглеродни влакна се користат во композитни ламинати кога е потребен распореден слој од сечкани јаглеродни влакна во близина на површината на ламинатот или помеѓу слоевите за зајакнување. Површинска подлога од карбонски влакна за зајакнувачки слој е неткаен материјал направен од сецкани јаглеродни влакна. Обично се користи заедно со главното структурно засилување, при што спецификацијата на материјалот е избрана во согласност со конструкцијата на ламинатот, системот на смола и процесот на обликување.

Позиција на ламинат

Композитен ламинат може да содржи ткаена јаглеродна ткаенина, еднонасочни влакна, стаклени влакна, материјал на јадрото и смола во различни комбинации. Секој слој има дефинирана позиција и функција.

Поедноставена конструкција може да се организира како:

Површински / Слој од смола
↓
Површинска мат од јаглеродни влакна
↓
Примарно засилување со јаглерод или стаклени влакна
↓
Јадро или дополнителни ламинатни слоеви

Оваа низа е само пример. Вистинската позиција се одредува според дизајнот и процесот на производство на делови. Плочата генерално не се користи наместо главното носечко засилување.

Структура на материјалот

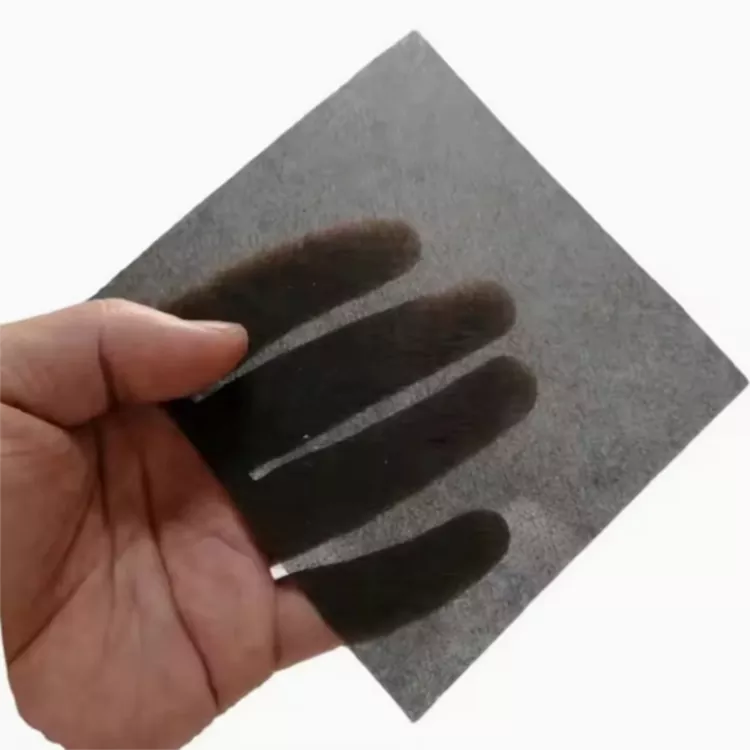

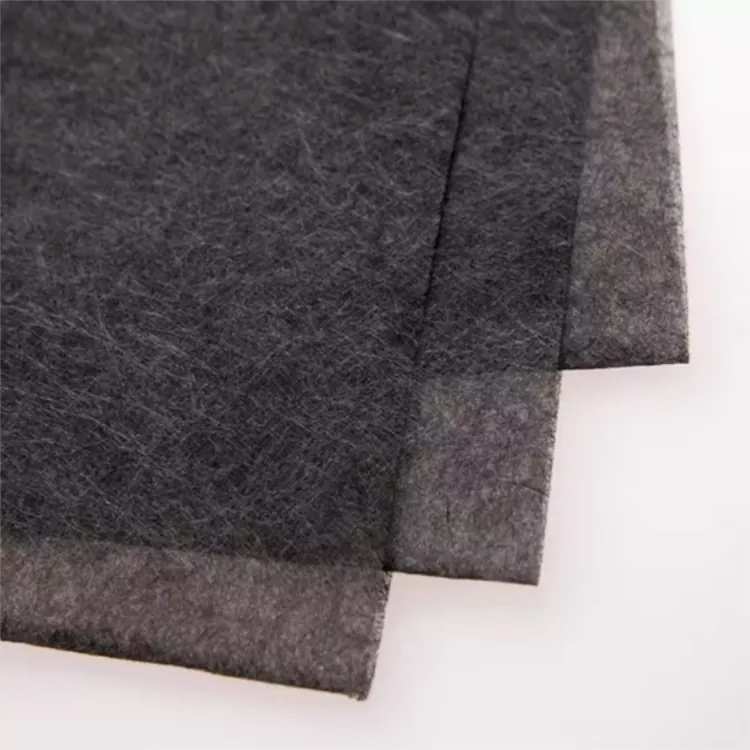

Материјалот се состои од сецкани јаглеродни влакна распоредени во неткаен мат структура. За разлика од ткаената јаглеродна ткаенина, влакната не следат фиксен распоред на искривување и ткаење.

Оваа структура овозможува подлогата да покрива површина без да воведе друга дефинирана насока на влакната. Може да одговара и на заоблени делови од обликуваниот дел, во зависност од тежината, дебелината и геометријата на површината.

Материјалот може да служи како површински слој, секундарен зајакнувачки слој или слој од јаглеродни влакна во ламинат со повеќе материјали. Неговиот придонес во готовиот дел се одредува според количината на додадени јаглеродни влакна, неговата позиција во ламинатот и околната арматура.

Површинска подлога и структурно засилување

Двата материјали не треба да се избираат на иста основа. Структурното засилување обично се одредува според оптоварувањето, насоката на влакната и потребните механички својства. Површинската подлога повеќе се занимава со дистрибуирана покриеност со влакна, ламинатна конструкција и локални барања за површина.

Избор на тежина на мат

Површинската тежина е еден од главните параметри кога се специфицира подлогата од јаглеродни влакна. Може да се користи полесен материјал каде што е потребен само тенок распореден слој, додека потешката спецификација додава повеќе јаглеродни влакна на ламинатот.

Треба да се земе предвид тежината заедно со дебелината и навлегувањето на смолата. Потребната спецификација, исто така, се менува со положбата на подлогата, бројот на армирани слоеви и целната дебелина на готовата компонента.

Јуруис обезбедува повеќе спецификации за површинска тежина наместо една фиксна тежина. Клиентите можат да обезбедат постоечка спецификација, цртеж на ламинат или примерок кога треба да се совпадне одредена тежина.

Практична секвенца за избор е:

Површинска тежина → Дебелина → Содржина на смола → Положба на ламинат → Барање за готов дел

Спецификација на материјалот

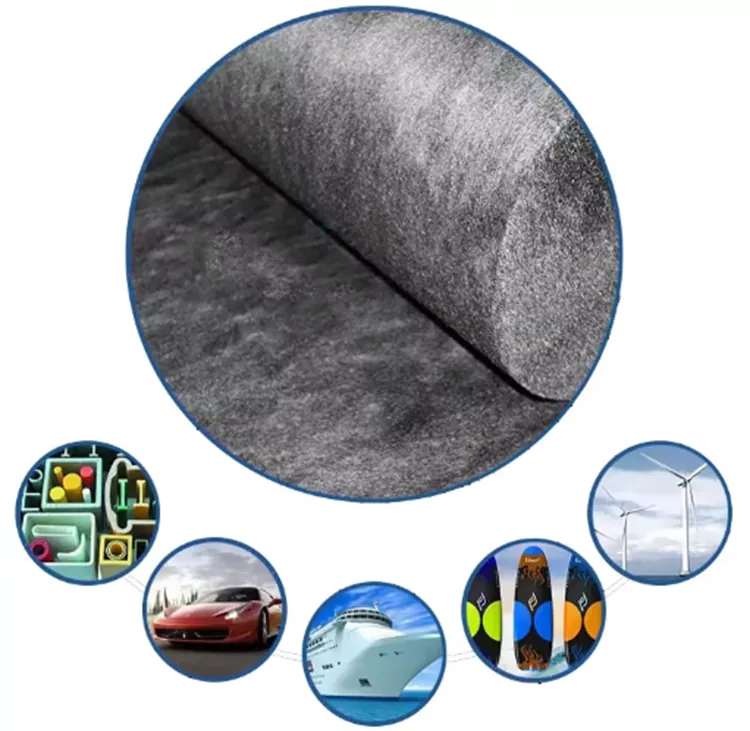

Типични апликации

Материјалот е наменет за композитни компоненти кои вклучуваат распореден слој од јаглеродни влакна. Вистинската конструкција варира во зависност од геометријата на делот, системот за засилување и методот на производство.

Автомобилски компоненти

Може да се вгради во одбрани панели, капаци, куќишта и внатрешни композитни делови каде во ламинатот е вклучен слој од јаглеродни влакна.

Индустриски композитни делови

Индустриските обликувани компоненти може да ја комбинираат подлогата со ткаени, еднонасочни или други материјали за зајакнување за да изградат повеќеслоен ламинат.

CFRP панели и школки

За панели, капаци и структури од типот на школка, нетканиот аранжман обезбедува дистрибуирана покриеност со јаглеродни влакна без додавање фиксна насока на ткаени влакна.

FRP и CFRP производи

Подлогата може да се вгради во ламинирани структури FRP или CFRP каде што барањата за материјали бараат сецкани јаглеродни влакна како еден од зајакнувачките слоеви.

Спортска опрема

Некои лесни композитни спортски производи можат да вградат сецкани јаглеродни влакна во повеќеслоен ламинат. Потребната тежина на материјалот и конструкцијата зависат од завршената компонента.

Смола и лиење

Системот на смола и методот на обликување влијаат на тоа како сецканите влакна се вградуваат во ламинатот. При спецификација на материјалот треба да се земат предвид вискозноста на смолата, влажноста, стврднувањето и конечната дебелина на ламинатот.

Подлогата може да се процени со епоксидна и друга смола системи. Компатибилноста треба да се провери со вистинската формулација на смола наместо да се претпоставува само од материјалот од влакна.

За вакуумска инфузија, материјалот треба да се земе предвид заедно со поставувањето на инфузијата, протокот на смола и целосната секвенца на ламинат. Проба на примерок може да се користи за да се провери влажноста, ракувањето и консолидацијата пред редовното производство.

Yuruis Набавка и прилагодување

Јуруис испорачува композитни материјали со влакна од 2017 година. Нејзиниот асортиман на производи вклучува материјали од јаглеродни влакна, Е-стакло роинг, душеци од стаклени влакна и производи од FRP.

Операцијата Таижу, Џиангсу вклучува опрема за формирање, сечење и тестирање, со наведен капацитет за производство на композитни материјали од 2 милиони m² годишно.

За нова спецификација, клиентите можат да обезбедат цртеж, примерок, спецификација на постоечки материјал, целна тежина или потребни димензии. Оваа информација може да се користи за одредување на конфигурацијата на материјалот и форматот на снабдување.

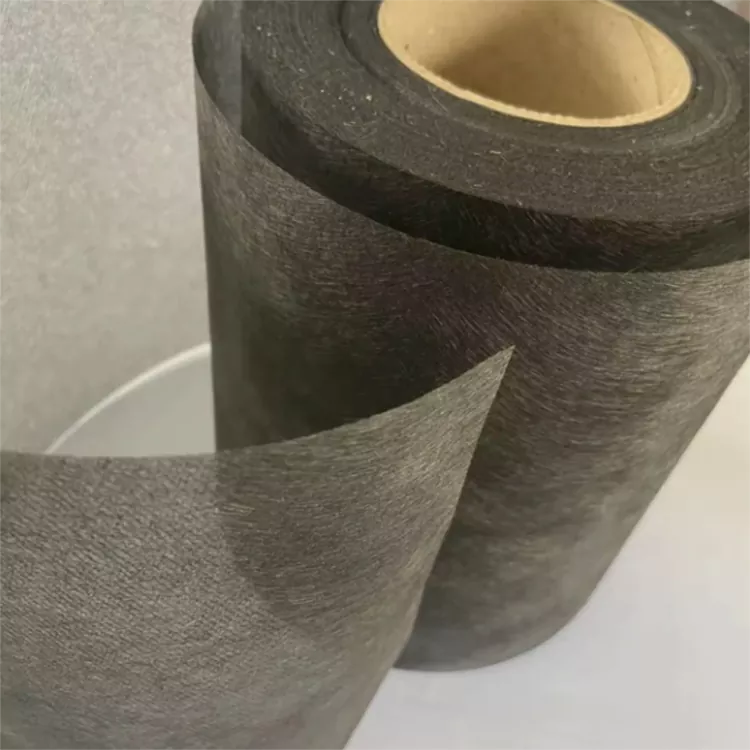

За површинска подлога од карбонски влакна за зајакнувачки слој, стандардните ширини вклучуваат 1 m и 1,25 m. Ширина, дебелина, должина и димензии, исто така, може да се дискутираат за приспособено производство.

Најчесто поставувани прашања

Што е површинска подлога од јаглеродни влакна?

Тоа е неткаен душек направен од сецкани јаглеродни влакна. Во композитен ламинат, може да формира распореден слој од јаглеродни влакна во близина на површината или помеѓу други слоеви за зајакнување.

Дали е замена за ткаени јаглеродни влакна?

Не. Двата материјали имаат различна структура. Ткаенината од јаглерод обезбедува дефинирани насоки на влакната, додека подлогата од сечкани влакна обезбедува пораспространет распоред и вообичаено се користи како дополнителен слој.

Кои тежини се достапни?

Достапни се повеќе површни тежини. Изборот зависи од потребната содржина на јаглеродни влакна, положбата на ламинатот, дебелината на целта и барањата за готовиот дел.

Може ли да се прилагодат ширината и дебелината?

Да. Стандардните ширини се 1 m и 1,25 m. Прилагодената ширина, дебелина, должина и димензии може да се дискутираат според барањата за производство.

Дали може да се користи со епоксидна смола?

Да, може да се оцени со епоксидни и други системи со смола. Компатибилноста со смолата и испуштањето треба да се потврдат преку тестирање со вистинската формулација.

Дали е погоден за вакуумска инфузија?

Може да се процени за вакуумска инфузија. Резултатот зависи од вискозноста на смолата, поставувањето на инфузијата, редоследот на ламинатот и потребната завршена дебелина.

Дали може да следи заоблени површини?

Структурата на неткаен сецкан влакно може да одговара на заоблените обликувани површини. Вистинското ракување зависи од тежината на материјалот, дебелината и геометријата на делот.

Може ли да побарам примерок пред масовно производство?

Да. Барањата за примероци може да се дискутираат врз основа на наменетата примена, димензиите, спецификацијата на материјалот и методот на обработка.
