Твил ткаат ткаенина од јаглеродни влакна

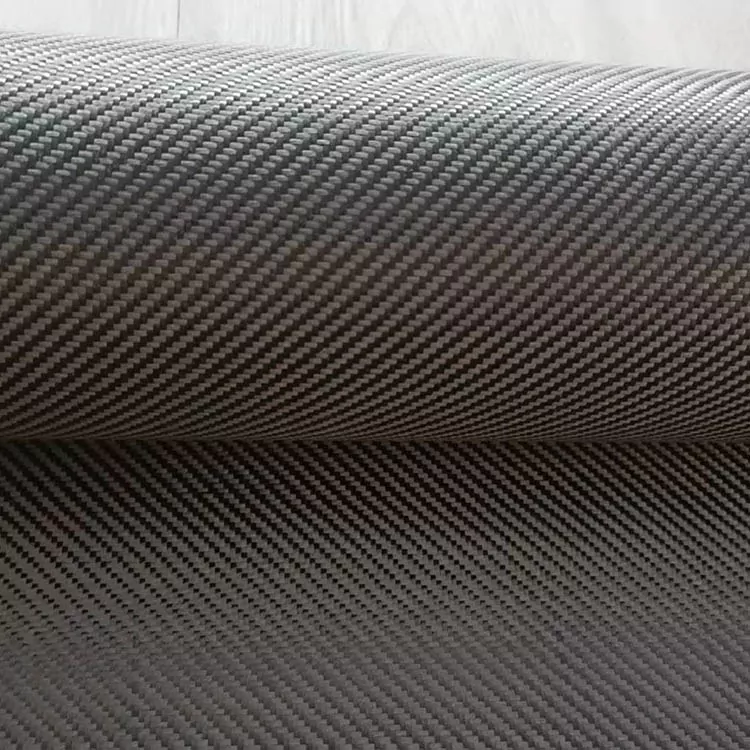

Twill Weave Carbon Fiber Fabric е плетена арматура во која предивата за искривување и ткаенини се испреплетуваат за да формираат дијагонална шема на површината. Во споредба со обичниот ткаење, структурата на испреплетување овозможува повеќе движење помеѓу предивата, што може да и помогне на ткаенината да следи умерени кривини за време на лежењето. Истата дијагонална шема, исто така, најчесто се задржува на обликуваните делови каде што површината на јаглеродни влакна е оставена видлива.

Ткаењето е само еден дел од спецификацијата на материјалот. Степенот на јаглеродни влакна, површината на тежината, системот на смола и конструкцијата на ламинатот одредуваат како ткаенината придонесува за готовиот композит, додека геометријата на мувлата и процесот на формирање влијаат на тоа како може да се ракува за време на производството.

Што менува структурата на Twill

Во конструкцијата на дигл, точките на испреплетување се движат прогресивно низ ткаенината наместо да формираат повторена шема на обичен ткаење, еднонадвор, едно под. Ова им дава на предивата поголема слобода да се поместуваат релативно едни на други кога ткаенината е поставена на закривена површина.

Разликата станува позабележителна на делови со променливи контури. Ткаенината што може да прими одредено движење во рамнината може полесно да се постави околу умерена крива отколку поцврсто испреплетена конструкција. Сепак, ова не значи дека секоја ткаенина од диало ќе се обвива на ист начин. Големината на предивото, тежината на ткаенината, затегнатоста на ткаењето и геометријата на површината влијаат на резултатот.

За тесни радиуси или длабоки тридимензионални форми, корисна е проба за формирање бидејќи локалното збрчкање или изобличувањето на предивото може точно да се процени само во однос на вистинската геометрија.

Дијагонална ткаење за видливи површини

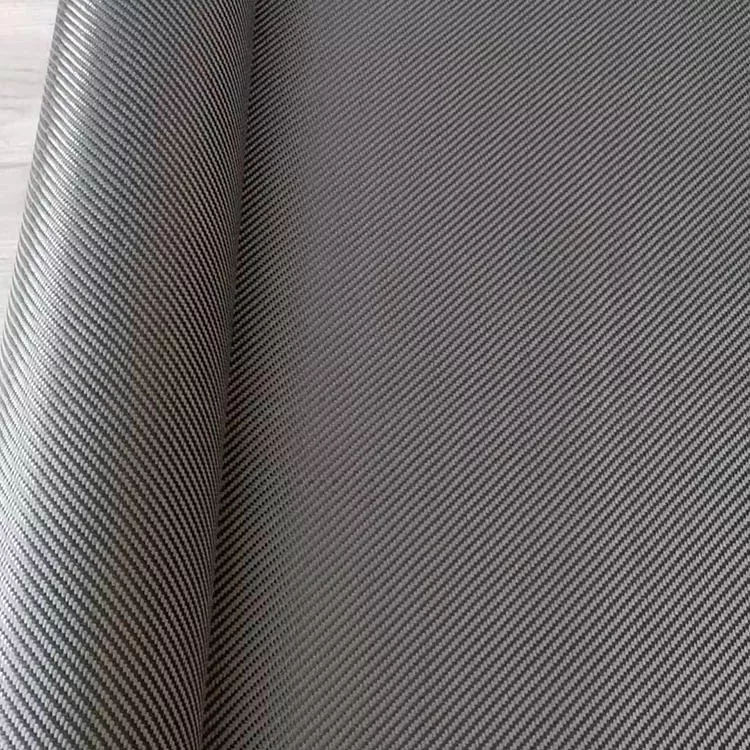

Дијагоналната шема е една од најпрепознатливите карактеристики на ткаенината од јаглеродни влакна. Кога стврднатиот ламинат е завршен со проѕирен слој, ткаењето може да остане видливо низ површината на компонентата.

Насоката на моделот треба да се контролира за време на сечењето и поставувањето. Ако два дела од ткаенината се сретнат со различни ориентации, дијагоналните линии нема да продолжат рамномерно низ зглобот. Затоа, на видливите панели, распоредот на сечењето и поставеноста на облогите треба да се земат предвид пред обликувањето.

На конечниот изглед влијае и дистрибуција на смола, консолидација и завршна површина. Моделот што се гледа во сувата ткаенина може да се промени во дефиницијата откако ламинатот е обликуван и обложен.

Користење Twill на закривени компоненти

Твил ткаенината вообичаено се користи на компоненти кои не се целосно рамни, вклучително и украсни парчиња, куќишта, делови за велосипеди, компоненти за мотоцикли и спортска опрема.

Ткаенината може да се исече како поголемо парче кога површината е релативно отворена или да се подели на помали делови каде што геометријата се менува поостро. Поголемите парчиња го намалуваат бројот на споеви, но може да бараат повеќе прилагодување за време на лежењето. Помалите парчиња можат полесно да ги следат локалните контури, но зглобовите треба внимателно да се наместат.

За видлива јаглеродна површина, шемата за сечење треба да ја земе предвид и насоката на дијагоналното ткаење. Одржувањето на истата ориентација помеѓу соседните парчиња може да биде важно кога е потребен континуиран визуелен модел.

Спецификација

Спецификација на материјал за производство

Потребната тежина на ткаенината обично се смета заедно со целната дебелина на ламинат и методот на обликување. Пониската површина на тежината овозможува да се користат повеќе индивидуални слоеви, додека потешката ткаенина може да го намали бројот на слоеви потребни за одредена дебелина на ламинат.

Оценката на јаглеродни влакна, исто така, треба да се специфицира одделно од ткаењето. Истата конструкција на дигри може да се произведе со различни сорти на влакна, а добиените композитни својства нема да бидат идентични.

Компатибилноста со смола е уште едно производствено размислување. Влажното поставување, вакуумската инфузија, обликувањето со компресија и препрегнувањето имаат различни барања за проток на смола, консолидација и ракување. Оттука, ткаенината треба да се совпадне со вистинскиот процес, наместо да се специфицира само со нејзиниот изглед.

Информации што треба да се обезбедат за материјална истрага

Истражувањето за производство е полесно да се оцени кога основните барања за материјали се јасно наведени. Релевантните информации вклучуваат:

· Изградба на ткаенини

· Оценка на јаглеродни влакна

· Тежина на ткаенина / GSM

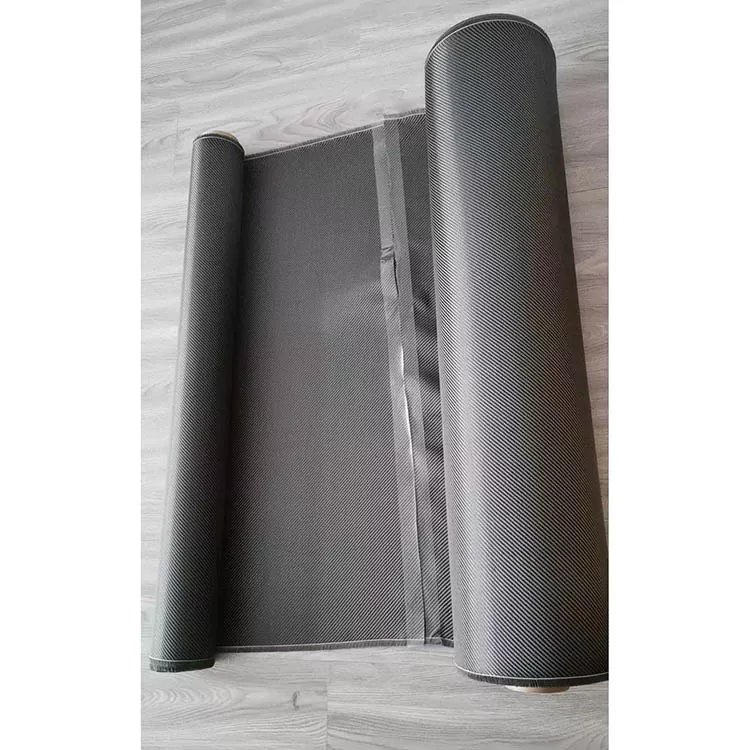

· Потребна ширина и должина на ролна

· Целна дебелина или дебелина на ламинат

· Систем со смола

· Процес на калапи

· Геометрија на компонентите

· Барања за видлива површина

Ако материјалот заменува постоечка ткаенина, достапен лист со спецификации или примерок исто така може да се користи како референца. Ова е особено корисно кога новиот материјал треба да одговара на воспоставениот процес на сечење, поставување или обликување.

Апликации

Twill Weave Carbon Fiber Fabric се користи во обликувани композитни делови каде што ткаенината треба да одговара на обликуваните површини или да обезбеди дефиниран ткаен изглед.

Автомобилските апликации вклучуваат внатрешни украси, панели, капаци и други компоненти од јаглеродни влакна. Деловите за велосипеди и мотоцикли можат да користат плетено засилување на заоблени делови каде што ткаенината треба да ја следи површината на мувлата.

Спортската опрема како што се лопатки, рекети и други обликувани структури, исто така, може да го вгради материјалот како дел од ламинатот. Индустриската опрема и куќиштата може да користат ткаени јаглеродни влакна каде што може да се постигнат потребните механички и димензионални својства со избраниот ламинат.

За електронски куќишта или компоненти лоцирани блиску до електрични склопови, електричната спроводливост на јаглеродните влакна треба да се земе предвид при одредување на барањата за изолација и заземјување.

Најчесто поставувани прашања

Што е Twill Weave ткаенина од карбонски влакна?

Тоа е плетено засилување од јаглеродни влакна изработено со структура на преплетување на дигри. Распоредот на предивото создава дијагонална шема на површината, додека вистинската спецификација на материјалот зависи од степенот на јаглеродни влакна, тежината на ткаенината и конструкцијата.

Како се разликува диалата од обичниот ткаење?

Капали и обичен ткаат користат различни секвенци на преплетување на предивото. Twill има дијагонална шема и генерално овозможува повеќе движење на предивото, додека обичниот ткаење има поцврсто повторувана над-под структура. Нивната соодветност зависи од геометријата на компонентата и од процесот на производство.

Што значи 2×2 твил?

2 × 2 опишува специфична конструкција на диагонист во која предивата поминуваат над два и под два во повторлива низа. Ако некој проект бара оваа конструкција, ткаењето треба да се потврди во спецификацијата на материјалот.

Дали може да се користи ткаенина од диаџет на заоблени калапи?

Да. Може да прими умерени кривини и променливи контури, но вистинската завеса зависи од тежината на ткаенината, конструкцијата на предивото и геометријата на мувлата. Проба за формирање е корисна за сложени или делови со тесен радиус.

Дали може да се користи за видливи делови од јаглеродни влакна?

Да. Дијагоналното ткаење може да остане видливо по обликувањето и завршувањето на површината. Конзистентна ориентација на ткаенината за време на сечењето и поставувањето е важна кога е потребна униформа шема.

Дали може да се прилагодат тежината и димензиите на ткаенината?

Да. Тежината, ширината, должината и сродните спецификации на ткаенината може да се дефинираат според компонентата и процесот на производство.

Кои информации се потребни за понуда?

Корисните информации вклучуваат конструкција на ткаење, степен на јаглеродни влакна, GSM, ширина, должина на ролна, количина, примена и процес на обликување. За видливи делови, потребната завршна површина и насоката на шаблонот исто така треба да се наведат.

Дали може да се оцени примерокот пред производството?

Евалуацијата на примерокот може да се земе предвид кога ткаенината треба да се провери за завеса, компатибилност со смола, изглед на површината или однесување на обработка со специфичен метод на производство.

Дали ткаењето со диајалица значи поголема јачина?

Не. Ткаењето сама по себе не ја утврдува цврстината или цврстината на готовиот композит. Овие својства зависат од степенот на јаглеродни влакна, тежината на ткаенината, системот на смола, ориентацијата на влакната, волуменот на влакната, дебелината на ламинатот и условите за обработка.
