Обична ткаена ткаенина од јаглеродни влакна

Обичната ткаенина од јаглеродни влакна користи едноставно преплетување на предива од искривување и ткаени предива за да формира редовна ткаена структура. Повторените точки на вкрстување и даваат на ткаенината стабилна површина што е релативно лесно да се идентификува, сече и позиционира за време на композитното поставување. Насоките за искривување и ткаенини се исто така визуелно јасни, што им помага на производните тимови да ја задржат предвидената ориентација кога подготвуваат повеќе слоеви.

За композитно производство, оваа редовна структура е корисна кога материјалот треба постојано да се ракува од еден дел до друг. Тежината на ткаенината, степенот на јаглеродни влакна, бројот на предиво, ширината и компатибилноста со смола сè уште треба да се специфицираат посебно бидејќи шаблонот на ткаење не ги дефинира механичките својства на готовиот ламинат.

Како обичниот ткаење влијае на ракувањето со ткаенината

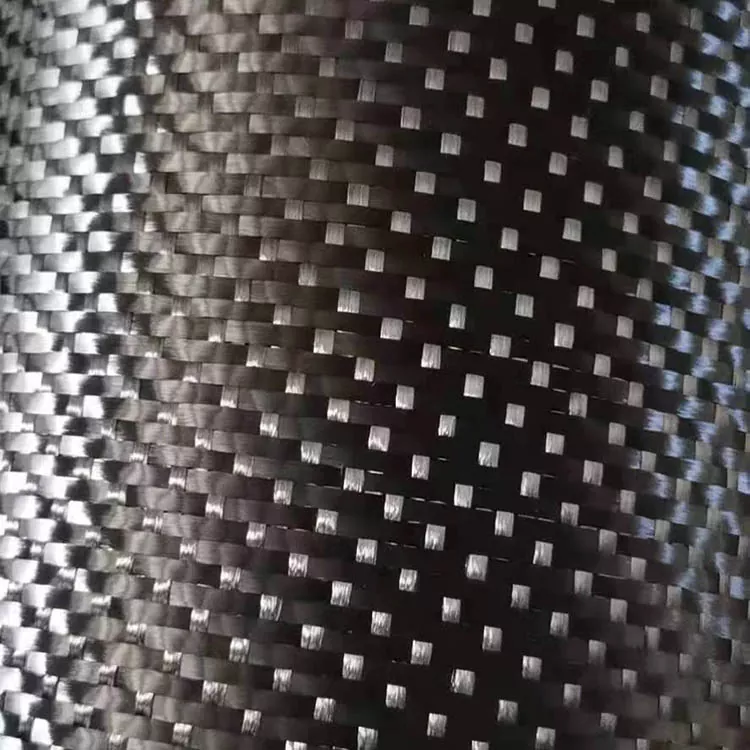

Во обичен ткаење, секое предиво за искривување поминува над и под последователни предива од ткаенини. Ова создава релативно стабилна структура на ткаенина со редовен изглед како решетка.

За време на сечењето и поставувањето, јасните насоки на искривување и ткаенини го олеснуваат проверката дали е поставена обвивка според цртежот на ламинатот. Ова е особено корисно кога неколку слоеви се исечени од иста ролна и секој слој треба да одржува конзистентна ориентација.

Истата конструкција има и ограничувања. Поради тоа што предивата често се преплетуваат, ткаенината не се однесува како лабаво или високо движечко засилување. На тесни радиуси, длабоки контури или сложени тридимензионални калапи, вистинскиот материјал треба да се процени според геометријата на компонентата пред производството.

Поради оваа причина, изборот на ткаенина треба да ги земе предвид и барањата за засилување и начинот на кој материјалот ќе се сече, позиционира и формира за време на производството.

Структура на ткаење и дизајн на ламинат

Ткаенината од јаглеродни влакна обезбедува засилување и во насоките на искривување и во ткаенини. Ова се разликува од еднонасочното засилување, каде што повеќето континуирани влакна се концентрирани по една главна насока.

За ламиниран композит, ткаената ткаенина затоа може да обезбеди урамнотежена поставеност на засилување во поединечна обвивка. Сепак, конечната ориентација на влакното на компонентата сè уште е одредена од целосниот распоред на ламинатот, вклучувајќи ја насоката на обложување, бројот на слоеви, тежината на ткаенината и геометријата на делот.

Ткаењето не треба да се третира како директен показател за силата. Две ткаенини со ист ткаат можат да произведат различни композитни својства кога нивните оценки на јаглеродни влакна, површинска тежина, системи на смола или волуменски фракции на влакна се различни.

Избор на ткаенина за различни геометрии

Соодветноста на плетеното засилување делумно зависи од обликот на готовата компонента. Рамните панели и компонентите со нежни кривини обично се полесни за покривање бидејќи ткаенината не треба да прими големи промени во насоката на површината.

Покомплексните калапи бараат поголемо внимание на завесата. Кога ткаенината е присилена околу тесен радиус, искривувањето и ткаењето може да се поместат релативно едни на други, создавајќи локални изобличувања или брчки. Овие ефекти можат да влијаат и на изгледот на површината и на конзистентноста на ламинатот.

За нова компонента, мала проба за формирање може да помогне да се утврди дали избраната тежина и конструкција на ткаенината можат да ја следат калапот без прекумерно изобличување. Моделот на сечењето, ориентацијата на кората и редоследот на лежење треба да се разгледуваат заедно наместо да се оценува ткаенината одделно од процесот на производство.

Рамни и нежно закривени делови

Редовната ткаена конструкција често е полесно да се постави на рамни панели, капаци, плочи и компоненти со умерена кривина. Видливиот шаблон на решетка, исто така, го прави релативно едноставно да се провери ориентацијата на соседните слоеви за време на поставувањето.

Комплексни обликувани форми

За подлабоки контури или потесни радиуси, однесувањето на завесите и смолкнувањето стануваат поважни. Ткаенината треба да се тестира на вистинската или репрезентативна мувла, особено кога завршената површина ќе остане видлива.

Што може да обезбеди Јуруис

Спецификацијата на ткаенината може да се дефинира околу барањата на композитниот производствен процес. Вообичаените ставки за потврда вклучуваат:

· Конструкција со обичен ткаен

· Оценка на јаглеродни влакна

· Реална тежина / GSM

· Ширина на ткаенина

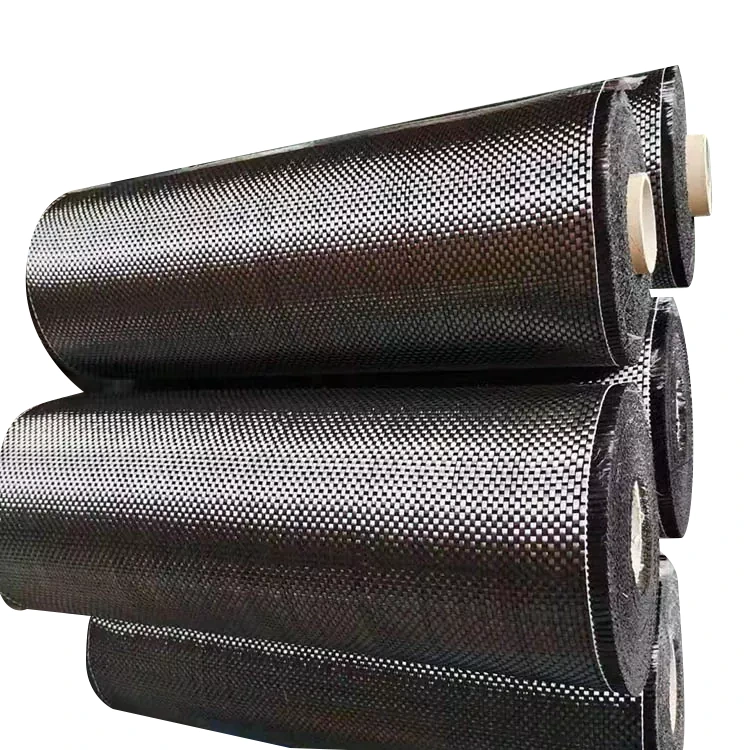

· Должина на ролна

· Дебелина

· Барања за површина

· Компатибилност со смола

· Наменет процес на обликување

Кога материјалот се заменува или се совпаѓа со постоечката производна спецификација, обезбедувањето на тековниот лист со податоци за ткаенината, примерокот или познатиот GSM може да помогне да се дефинира потребната конструкција попрецизно.

Типична спецификација за обичен ткаење

Од сечење до ламиниране

Пред да се воведе смолата, ткаенината обично поминува низ неколку чекори за подготовка. Потребните димензии се означени и исечени, а потоа секој слој се позиционира според дизајнот на ламинатот.

За повеќеслојните компоненти, производниот тим можеби ќе треба да ја смени ориентацијата на последователните облоги за да го постигне бараниот распоред на арматурата. Бидејќи насоките на искривување и ткае лесно се разликуваат во обична ткаена ткаенина, ориентацијата може да се провери за време на лежењето без да се потпира само на трагите за сечење.

За време на ракувањето, треба да се избегнува непотребно истегнување. Прекумерната напнатост или повторените движења може да го сменат локалниот распоред на предивото, што може да стане видливо по обликувањето. Потребната количина на ракување зависи и од тежината на ткаенината, затегнатоста на ткаењето и геометријата на компонентите.

Апликации во композитното производство

Ткаенината од јаглеродни влакна од обична ткаење може да се користи во составени композитни компоненти каде што редовното плетено засилување е компатибилно со дизајнот и процесот на производство на делови.

Во автомобилски апликации, може да се користи за внатрешни облоги, панели, капаци и избрани структурни или полуструктурни композитни делови. Потребната конструкција на ткаенината зависи од геометријата на компонентата и спецификациите на ламинатот.

За велосипеди и спортска опрема, плетеното засилување од јаглеродни влакна може да се вгради во обликувани ламинати каде што бараната ориентација и дебелина на влакната се утврдени со дизајнот на компонентата.

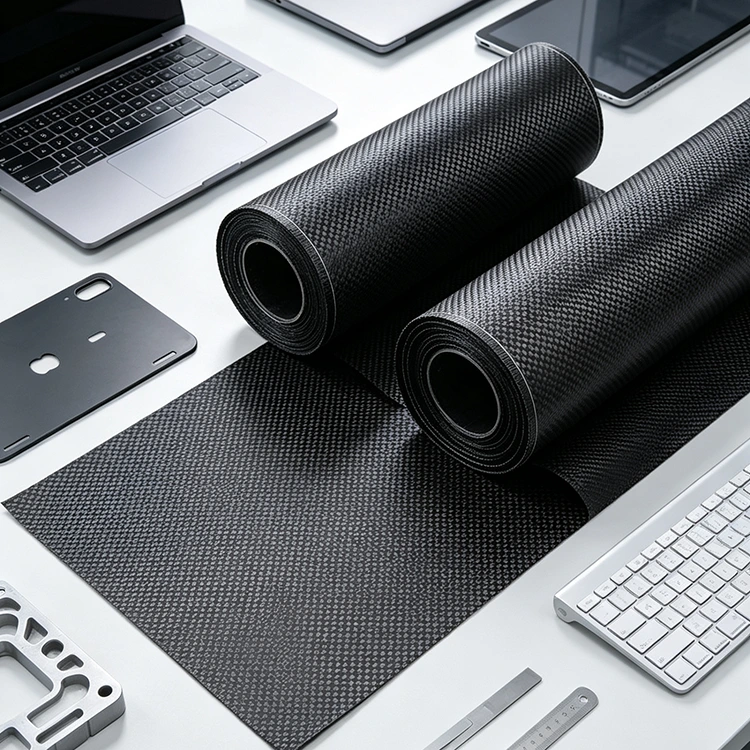

Во електрониката и индустриската опрема, ткаенината од јаглеродни влакна може да се користи во куќишта, панели и други композитни структури. Бидејќи јаглеродните влакна се електрично спроводливи, треба да се земат предвид барањата за електрична изолација, заземјување и електромагнетни потреби кога материјалот се користи во близина на електронски склопови.

Според тоа, соодветната спецификација на ткаенината треба да се одреди од готовата компонента наместо само од моделот на ткаење.

Површински изглед и обработка

Кога ткаените јаглеродни влакна остануваат видливи по обликувањето, конечниот изглед зависи од повеќе од моделот на сувата ткаенина. Распределбата на смола, порамнувањето на влакната, консолидацијата, состојбата на површината на мувлата и завршниот третман, сето тоа може да влијае на изгледот на зацврстениот дел.

За видливи површини, ткаенината треба да се поставува постојано и да се заштити од непотребно поместување за време на лежењето. Можеби ќе треба да се порамнат и соседните парчиња така што ткаената шема не се менува забележливо од еден до друг дел од компонентата.

Ако компонентата добие проѕирна обвивка или друга површинска обработка, системот за обложување треба да биде компатибилен со стврднатиот композит и со предвидената средина за сервисирање. Еднообразниот изглед на сува ткаенина сам по себе не гарантира идентичен изглед по обликувањето.

Најчесто поставувани прашања

Што е обична ткаенина од јаглеродни влакна?

Тоа е плетена арматура од јаглеродни влакна во која предивото од искривување и ткаенини постојано поминуваат едно над и под друго. Ова создава редовна структура на ткаенина со јасно препознатливи насоки на влакна.

Како изгледаат обичните јаглеродни влакна?

Искривот и ткивото формираат повторена шема над-под што создава редовен изглед на решетка. Визуелно се разликува од ткаенината од диагонална гранка, која има карактеристична дијагонална шема.

Дали обичниот ткаење е погоден за видливи делови од јаглеродни влакна?

Да. Редовното ткаење може да биде дел од видливата површина на композитната компонента. Конечниот изглед зависи и од дистрибуцијата на смолата, консолидацијата, состојбата на мувлата и доработката на површината.

Дали обичниот ткаење може да се користи на заоблени калапи?

Да, но соодветноста зависи од заобленоста, радиусот и тродимензионалната геометрија на калапот. За сложени форми, тестот за формирање може да помогне да се идентификуваат потенцијалните збрчкања, изобличување на предивото или тешкотии при лежење.

Дали обичниот ткаење ја одредува јачината на композитот?

Не. Карактеристиките на готовиот композит зависат од степенот на јаглеродни влакна, тежината на ткаенината, системот на смола, волуменската фракција на влакната, ориентацијата на облогата, дебелината на ламинатот и условите за стврднување или обликување. Ткаењето е само еден дел од спецификацијата на материјалот.

Дали може да се прилагодат тежината и ширината на ткаенината?

Да. Тежината, ширината, должината на ролната и другите спецификации може да се дефинираат според барањата за производство. Потребната оценка на јаглеродни влакна и планираниот процес на обликување, исто така, треба да се обезбедат кога се бара понуда.

Кои информации треба да се обезбедат за понуда?

Корисните информации го вклучуваат потребниот GSM, степенот на јаглеродни влакна, конструкцијата на ткаење, ширината, должината на ролната, количината, примената и процесот на обликување. Постоечка спецификација или примерок за ткаенина, исто така, може да помогне кога материјалот треба да одговара на воспоставениот производствен процес.

Дали може да се процени примерокот пред производството на големо?

Евалуацијата на примерокот може да се организира кога ткаенината треба да се провери за завеса, компатибилност со смола, изглед на површината или однесување на обработка со специфичен композитен процес на производство.

Дали обичното ткаење е посилно од ткаењето на диаглето?

Ниту ткаењето не треба да се смета за инхерентно посилно врз основа само на моделот на ткаење. Механичките својства на готовиот ламинат се под влијание на типот на влакна, тежината на ткаенината, системот на смола, ориентацијата на влакната, конструкцијата на ламинатот и условите за обработка.
